太陽光の影響で発生するヘッドライトのホットスポットを熱解析により探索した事例を示します。FLOEFDではLEDオプションを使用することによりレンズ・ガラス・樹脂のふく射計算で吸収・屈折を考慮することが可能です。日射は強度（W/m^2）と方向（三次元ベクトル）で表現可能です。
CASE
ヘッドライトの集光解析
条件設定

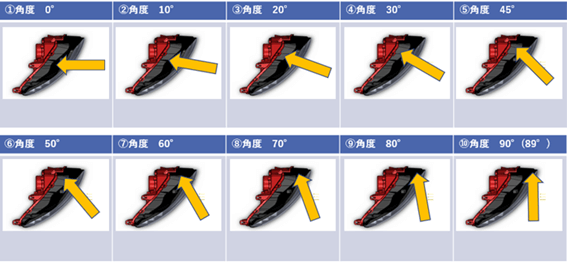

日射角度：以下の10パターンをパラメータスタディ機能で連続実行
解析結果

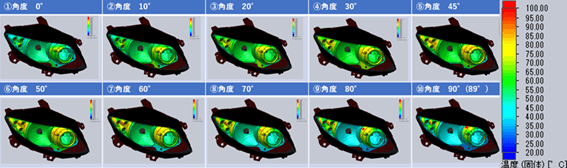

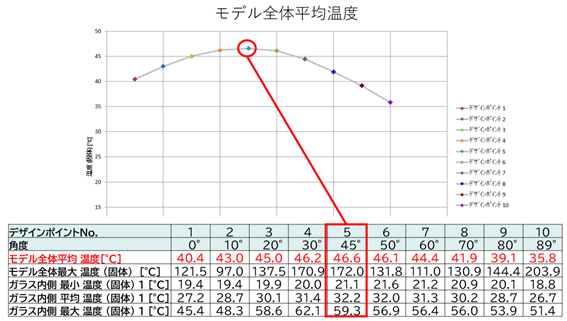

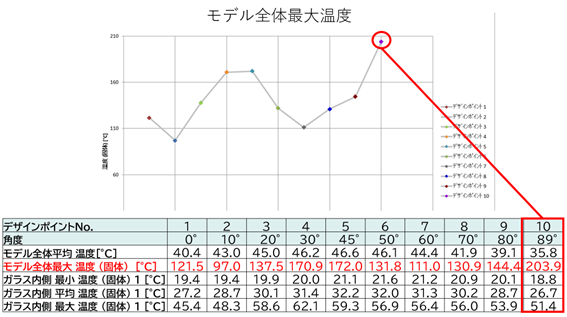

日射角度を0°～90°まで10°刻みでパラメータスタディし、モデル全体の固体平均温度は45°が最高、モデル内最大温度は90°で最も高くなることが確認できました。

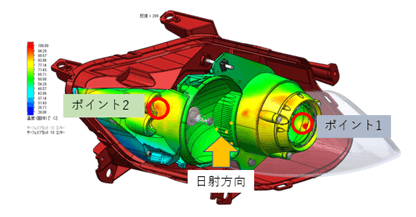

■角度45°の結果

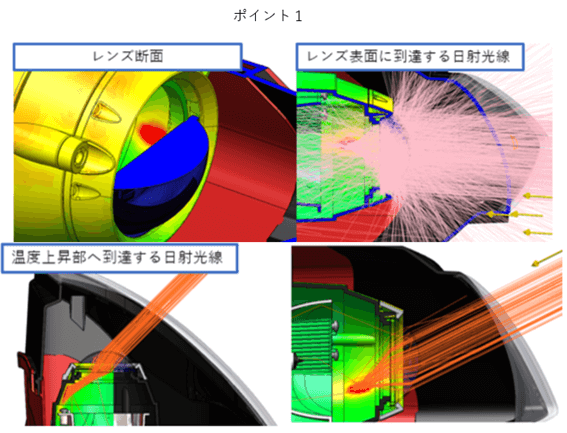

▲レンズの屈折により局所的に温度が上昇しています。

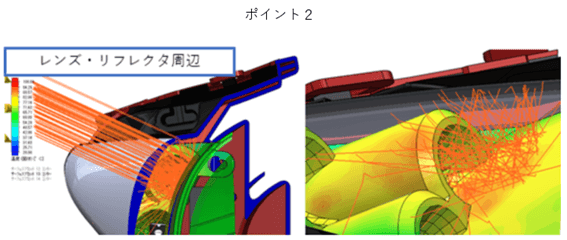

▲日射とレンズ・リフレクタ―の反射で温度が上昇しています。
まとめ
FLOEFDによる設計検討解析の例として日射角度を変化させたときの計算結果、特定角度での温度上昇状況の把握例を示しました。計算結果から、太陽光の影響によるホットスポットの発生箇所が確認できました。
▼▼本解析事例で用いた、Simcenter FLOEFDのデモンストレーション動画や体験セミナーがございます▼▼
備考
| 日射条件 | 1000 W/m^2 |
|---|---|
| 日射方向 | 以下の10パターン |
| ふく射モデル | Monte Carlo, 2000万rays |
| メッシュ数 | 500,000 cells(メッシュ生成：3分) |
| 使用ソフト | Simcenter FLOEFD |
|---|---|
| オプション | LEDモジュール |
| 解析設定所要時間 | 40 min |
| 計算時間 | 4.5時間/1ケース |
| CPU | Intel Core i7-4750HQ CPU @ 2.00GHz8 cores |
