【粒子法】vol.34　Particleworksを使ったフローはんだ付け装置の運転条件の検討

2024年12月17日

はじめに

最近は、流体解析ソフトウェアParticleworksをはんだ不良の原因究明や、高効率なはんだ実装条件を決めるために使えないか、という目的のお問い合わせが増加しております。実際、はんだ付け工程のシミュレーションにParticleworksをご利用いただいている事例も少なくありません。
今年7月に、弊社が開催したセミナー「粒子法流体・粉体シミュレーション最新動向セミナー」でも、はんだ不良現象の可視化に用いた事例をユーザー様にご紹介いただきました。
このように、はんだを対象としたParticleworks活用の機会が増加しております。そこで、実際にどんな解析が可能なのか、弊社内で実施した簡易的なフローはんだのシミュレーション事例をご紹介いたします。

解析内容

・概要
フローはんだ実装は、プリヒート、1次噴流、2次噴流の3段階で行われます。
この解析事例では簡単のため1回の噴流のみを対象とし、基板が十分に加熱されている状態を考えます。つまり、熱の解析は対象とせず、温度依存の粘性変化は考慮しません。基板を早く大量に製造するには、はんだ付けにかかる時間を短縮することも重要な要素です。そこで、今回の事例で検討事項とするのは、基板が噴流上を移動する速さ（以降コンベア速さ）とします。コンベア速さごとのフィレット形状を比較し、より早くきれいなフィレット形成ができる条件を探します。

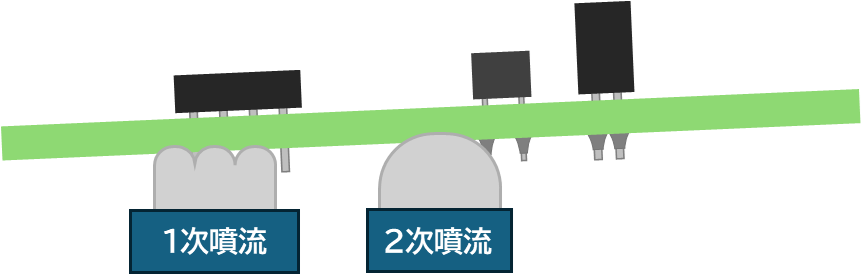

フローはんだ概略図

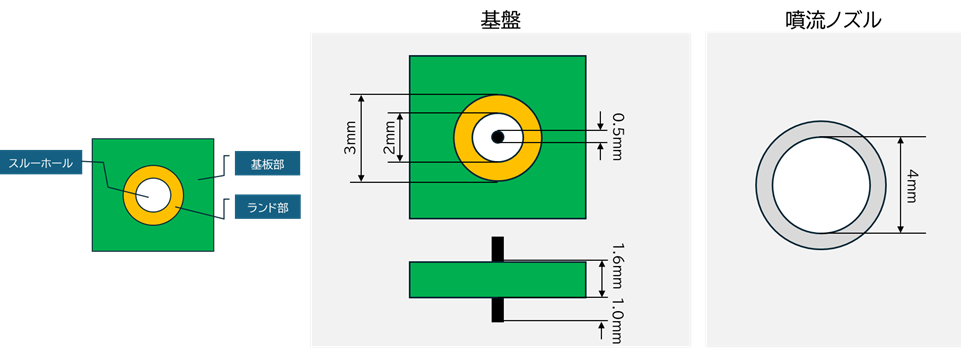

・解析モデル

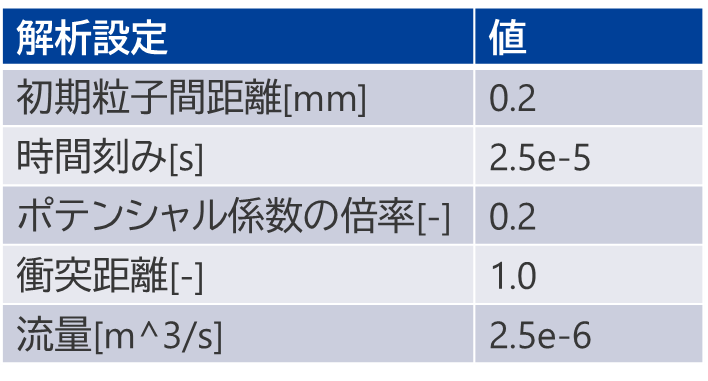

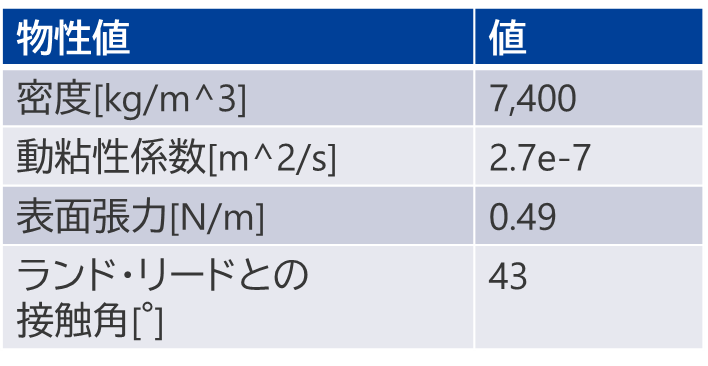

・解析条件

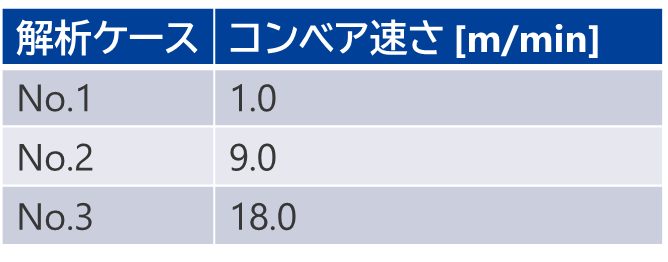

・実施ケース
コンベア速さは1.0[m/min]、9.0[m/min]、18.0[m/min]の3ケースの解析を実施しました。

解析結果

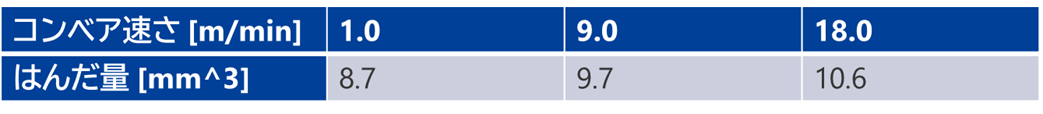

コンベア速さ18.0[m/min]のケースは、他の2条件と比較して明らかに付着はんだ量が多く、凸形状になっていることが確認できました。それぞれのケースのスルーホール・リードへ付着したはんだ量を比較してみると、コンベア速さが早くになるごとに付着はんだ量が増加しています。はんだのフィレット形状は凹形状が望ましいとされており、18.0[m/min]のケースでは理想的なフィレット形状の形成は困難だと想定されます。
実際の基盤を解析対象とした場合、より複雑なパーツ形状となりますので、18.0[m/min]の速さでは、はんだブリッジなどの不良発生の恐れもあります。

おわりに

フローはんだ付け装置の高スループットな運転条件検討のために、粒子法流体シミュレーションが活用可能か検証いたしました。コンベア速さの違いにより、スルーホールへのはんだ付着量が異なることが確認できました。
本来、フローはんだ実装においては熱・噴流高さ・フラックス量など、考慮すべきパラメータが多くあります。シミュレーションを用いて各パラメータが結果にどのような影響を与えるのか、検証に活用してみてはいかがでしょうか。

[From Y.Mizuno]
