【粒子法】Vol.19 摩擦撹拌接合(FSW)解析

2023年04月20日

粒子法流体解析ソフトウェアであるParticleworksを使用して、摩擦撹拌接合(FSW)解析を実施しました。

目的

摩擦撹拌接合を検証します。
以下を検証します。
 ・温度分布、応力分布
 ・ツールの接合速度や回転速度の依存性



解析形状



解析モデル

■流体物性値

本解析で用いる物性値は以下のとおりです[3]。

流体物性値



粘性係数は以下です[3]。(Appendix参照)



■移動定義

ツールの並進・回転条件

移動定義

■境界条件

剛体壁
 ・熱物性(比熱、熱伝導率)は、液体と同じです。

剛体壁物性値



■その他

解析条件(その他)



※Case4-6は、時間刻みが粗く設定しているため、若干精度が落ちています。

重力方向

■計算機環境及び計算時間

以下の計算機を用いて解析を行いました。
 ・OS : Windows 10 (64bit)
 ・CPU : Intel Xeon E5-2637 v4 3.50GHz (4 スレッド計算)
 ・メモリ : 64GB
 ・GPU : NVIDIA Quadro GP100 (1GPU計算)
※計算負荷を下げる方法
 ・粒子サイズ、物理時間、解析領域を小さくすると、計算時間が短くなります。

粒子数と計算時間



解析結果

■温度表示

回転速度を大きくすると、温度が上昇します。


Case1
V=1.00[m/s]
Ω=500[rpm]

Case2
V=1.00[m/s]
Ω=750[rpm]

Case3
V=1.00[m/s]
Ω=1000[rpm]



接合速度を大きくすると、若干温度が減少します。


Case4
V=1.67[m/s]
Ω=1000[rpm]

Case5
V=3.33[m/s]
Ω=1000[rpm]

Case6
V=5.00[m/s]
Ω=1000[rpm]



■応力テンソル表示

応力
 ・回転速度を大きくすると、応力が減少します。
 ・接合速度を大きくすると、応力が上昇します。
 ・[1]と同様の傾向です。


Case1
V=1.00[m/s]
Ω=500[rpm]

Case2
V=1.00[m/s]
Ω=750[rpm]

Case3
V=1.00[m/s]
Ω=1000[rpm]




Case4
V=1.67[m/s]
Ω=1000[rpm]

Case5
V=3.33[m/s]
Ω=1000[rpm]

Case6
V=5.00[m/s]
Ω=1000[rpm]



考察

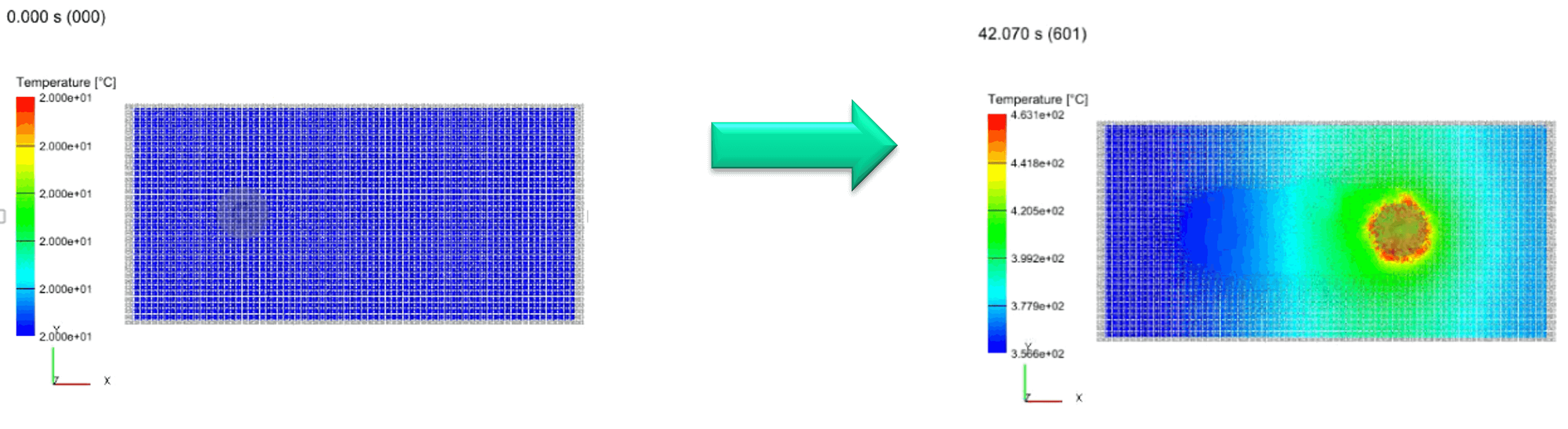

温度(下図:約42[s]での最大温度)
 ・回転速度を大きくすると、温度が上昇します。
 ・接合速度を大きくすると、若干温度が減少します。
 ・[1]と同様の傾向です。



結論

摩擦撹拌接合を調べました。
以下を調べました。
 ・温度分布
 ・ツールの接合速度や回転速度の依存性

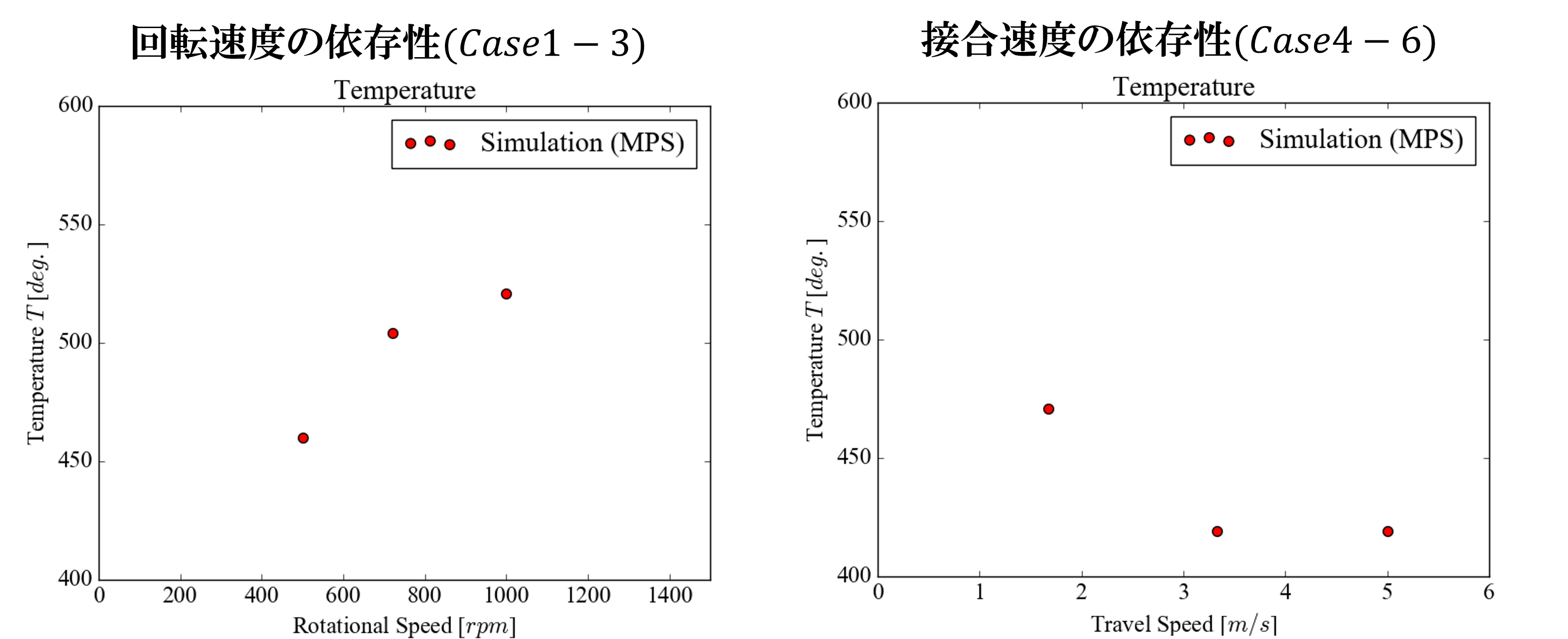

結果(温度)
 ・回転速度を大きくすると、温度が上昇します。
 ・接合速度を大きくすると、若干温度が減少します。

結果(応力)
 ・回転速度を大きくすると、応力が減少します。
 ・接合速度を大きくすると、応力が上昇します。

今後の課題

粒子法を用いて摩擦攪拌接合を解析できることがわかりました。

パラメータ比較
 ・材料物性
 ・ツールの移動条件
  ・回転速度、接合速度

検証する物理量・実験との比較
 ・温度分布、応力分布

[From M.Kawahara]

参考文献

[1] 家下輝也、生島一樹、宮坂史和、芝原正和、粒子法と有限要素法を用いたFSW力学解析手法の構築、溶接構造シンポジウム2017講演論文集(2017年12月)
[2] 宮坂史和、粒子法による摩擦撹拌接合現象のモデル化
 https://www.jstage.jst.go.jp/article/materia/54/9/54_54.444/_pdf/-char/ja
[3] 宮坂史和、粒子法を用いた粘弾性体の塑性流動解析-FSW(摩擦攪拌接合)シミュレーションモデルの開発-
 http://www-it.jwes.or.jp/technology/jisedai/2015-09.pdf
[4] 松下 宗生、木谷 靖、池田 倫正、鉄鋼材料への摩擦攪拌接合(FSW)の適用性と接合部特性
 http://www.jfe-steel.co.jp/research/giho/034/pdf/034-15.pdf
[5] 藤井英俊、FSW(摩擦攪拌接合)-鉄鋼材料を中心に-
 https://www.jstage.jst.go.jp/article/jjws/77/8/77_731/_pdf/-char/ja
[6] 大阪府立産業技術総合研究所、摩擦攪拌接合技術(FSW)
 http://tri-osaka.jp/technicalsheet/9001.PDF
[7] 摩擦攪拌接合について、愛産研ニュース 7 月号(2009.7)
 http://www.aichi-inst.jp/other/up_docs/no88_03.pdf
[8] A. Timesli, A. Moufki, H. Zahrouni, B. Braikat, H. Lahmam, Numerical model based on SPH method to simulate Friction Stir Welding
 https://www.researchgate.net/publication/242338720_Numerical_model_based_on_SPH_method_to_simulate_Friction_Stir_Welding
[9] A. Timesli, A. Moufki, H. Zahrouni, B. Braikat, H. Lahmam, Numerical model based on SPH method to simulate Friction Stir Welding (not English)
 https://hal.archives-ouvertes.fr/hal-00592694/document

Appendix

伸長粘度とずり粘度の変換



発熱量


発熱効率
rQはParticleworksでは「熱伝導のコントロールパラメータ」として設定します。
