解析背景
一般的には、混合機メーカーが推奨した条件で混合されています。 プロセス内の粒子挙動の可視化とコストカット
→粉体シミュレーションで検討する
しかし、取り扱っている材料によって、その条件は本当に適切でしょうか？
実験による課題としては、
・プロセス内で何が起きているかわからない
・膨大な実験・試作コストがかかる
CASE
タンブラーミキサーによる粉体混合解析事例
モデル・解析条件
検討条件
■検討①
－タンブラーミキサーにおける流動状態を可視化する。
■検討②

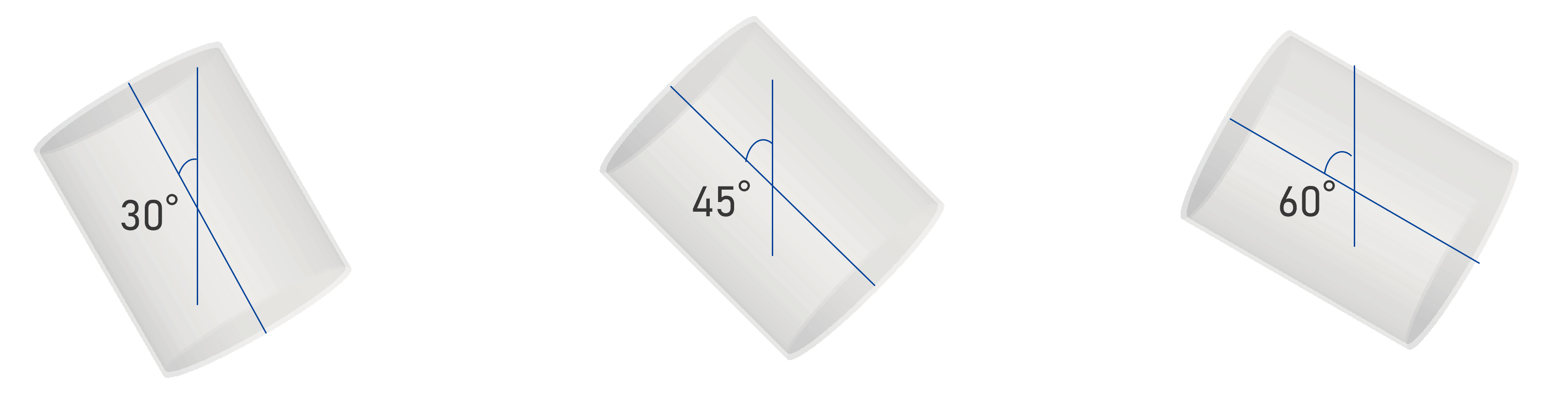

－タンブラーミキサーにおける傾斜角の影響を検討する。
検討①：説明
■タンブラーミキサーにおける流動状態を可視化する。
 |
 |
 |

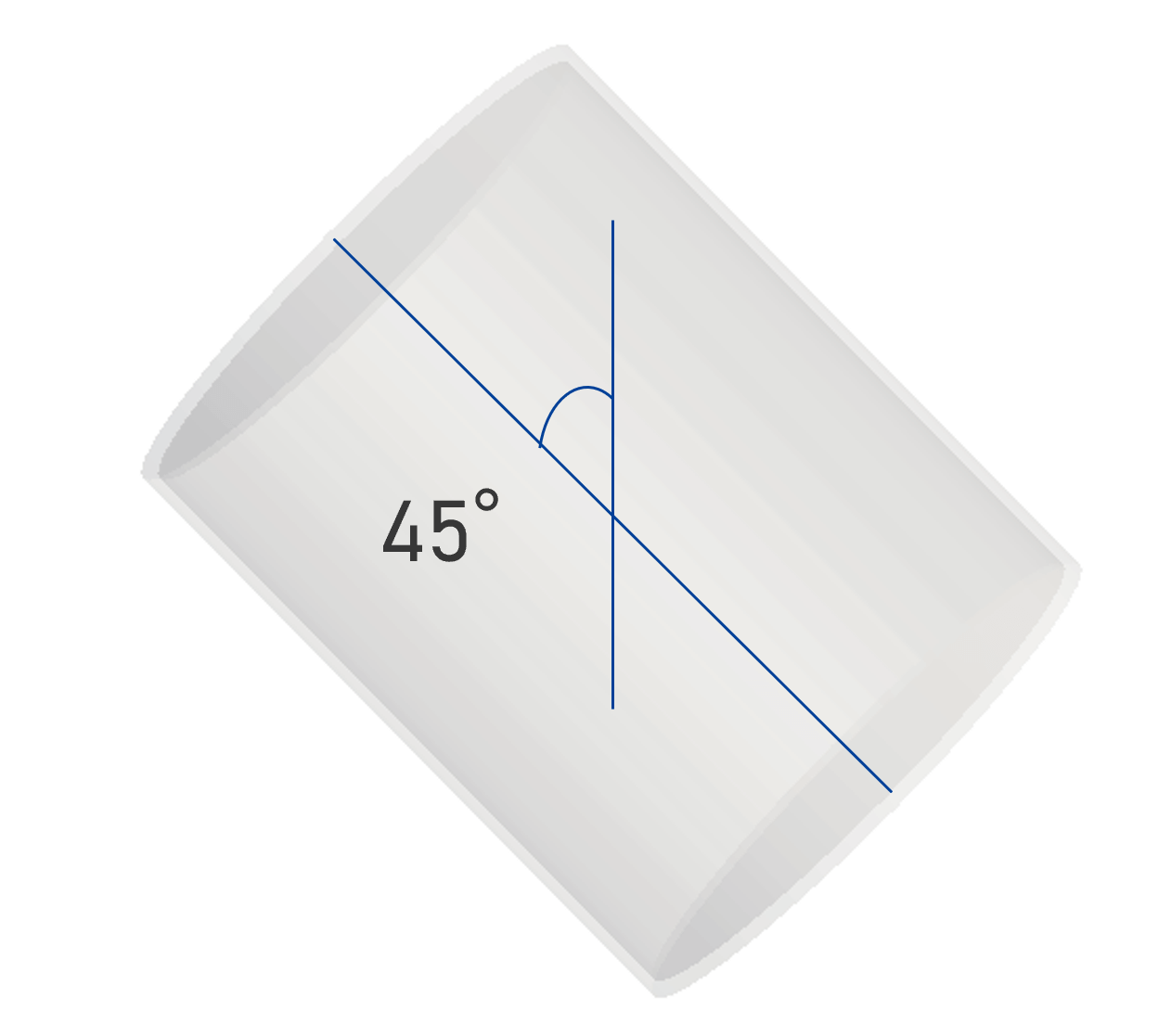

| 傾斜角45° | 初期条件 青：50,000個 赤：50,000個 充填方法：鉛直2層分割 |
運転条件 回転速度：30RPM |
検討①：流動状態の可視化
■タンブラーミキサーを解析した際の粉体挙動の可視化結果。

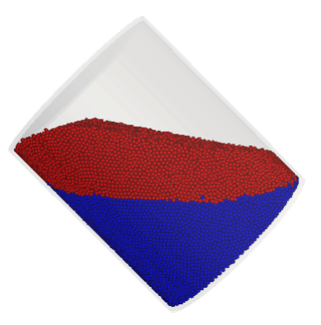

▲側面表示

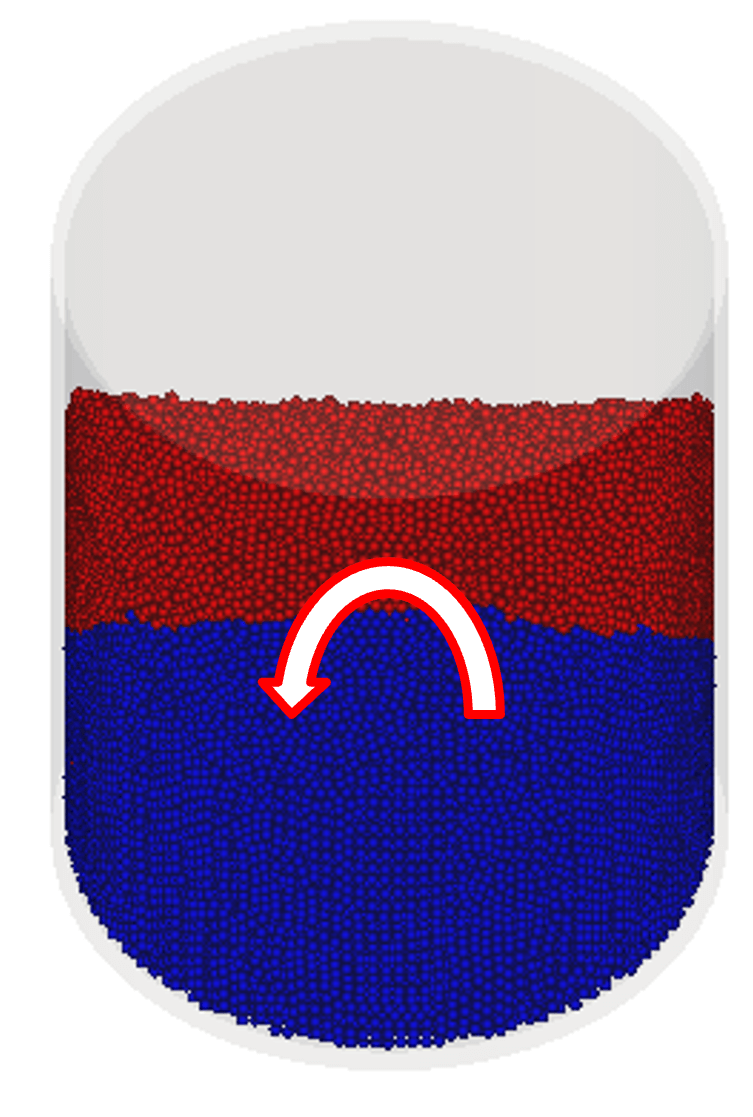

▲断面表示
・回転軸周りで渦を巻くように混合が進むことがわかる。
・円筒軸方向に対しても、交互に粒子の入れ替わりことで渦状に混合が進むことがわかる。
検討①：結果評価

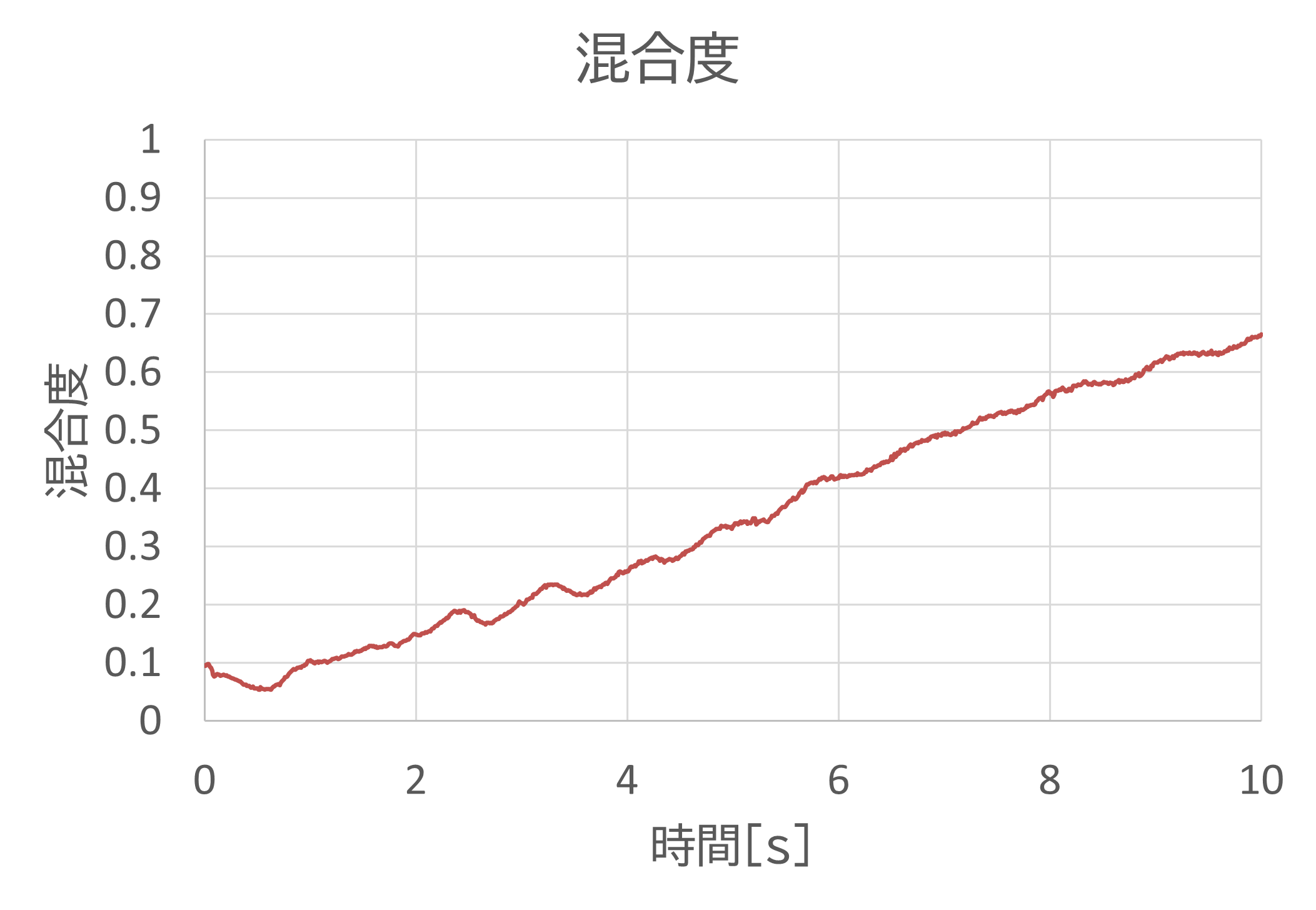

■Lacey’s Mixing Indexで混合度を評価
・ほぼ線形に混合度が上昇する様子が確認できる
・10秒間で65%の混合が進んだことがわかる
タンブラーミキサーの傾斜角を変えると、混合度はどうなるのでしょうか？
続きは資料請求よりお申し込みください！
↓↓↓
