解析背景
ホッパー内の材料を排出する際の課題の一つは“ファネルフロー”。 プロセス内の粒子挙動の可視化とコストカット
→粉体シミュレーションで検討します
どんなパラメータが排出挙動に影響するのでしょうか？解決策はあるのでしょうか？
実験による課題としては、
・プロセス内で何が起きているかわからない
・膨大な実験・試作コストがかかる
CASE
ホッパーにおける課題の検討

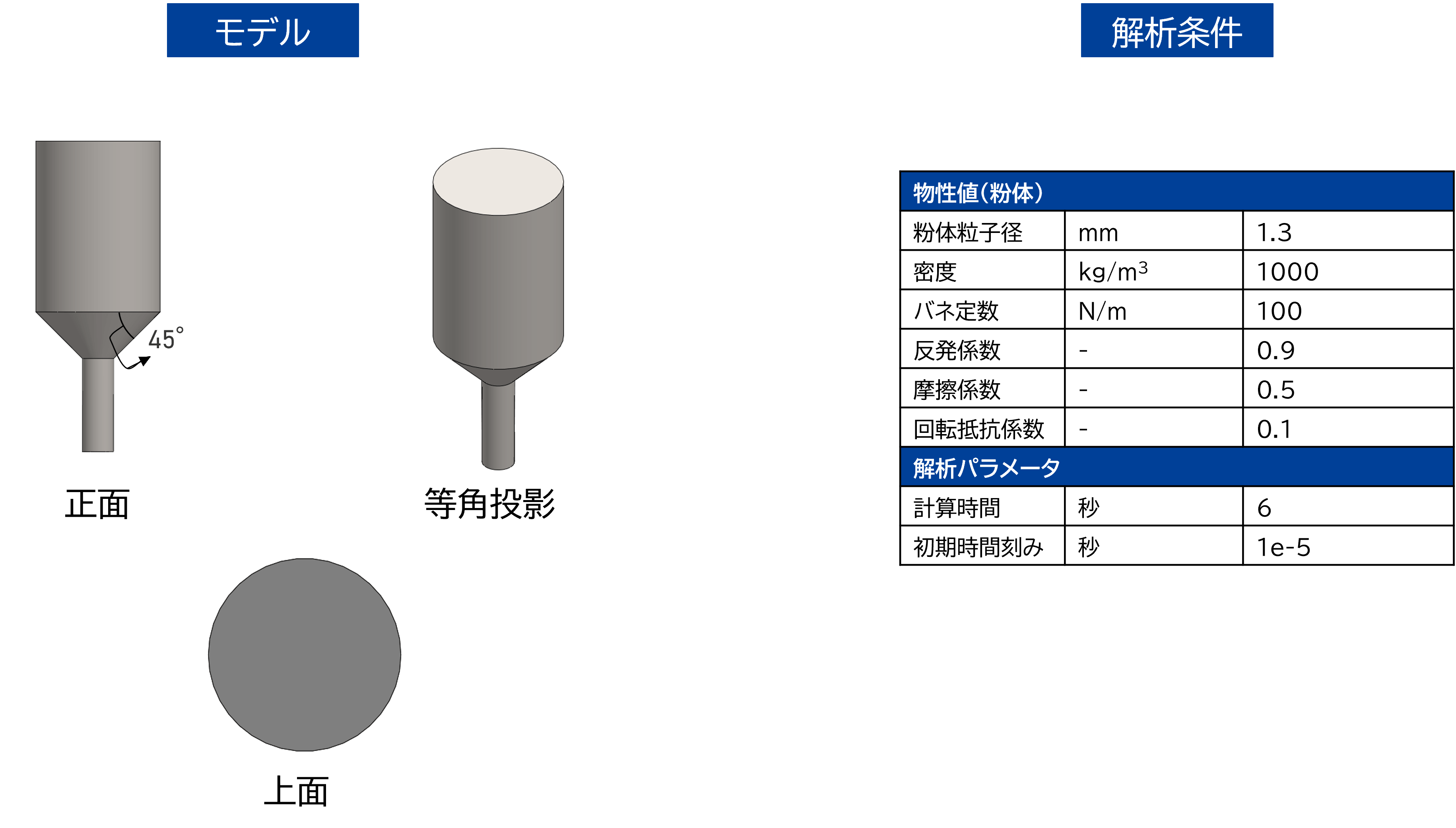

モデル・解析条件
初期条件設定

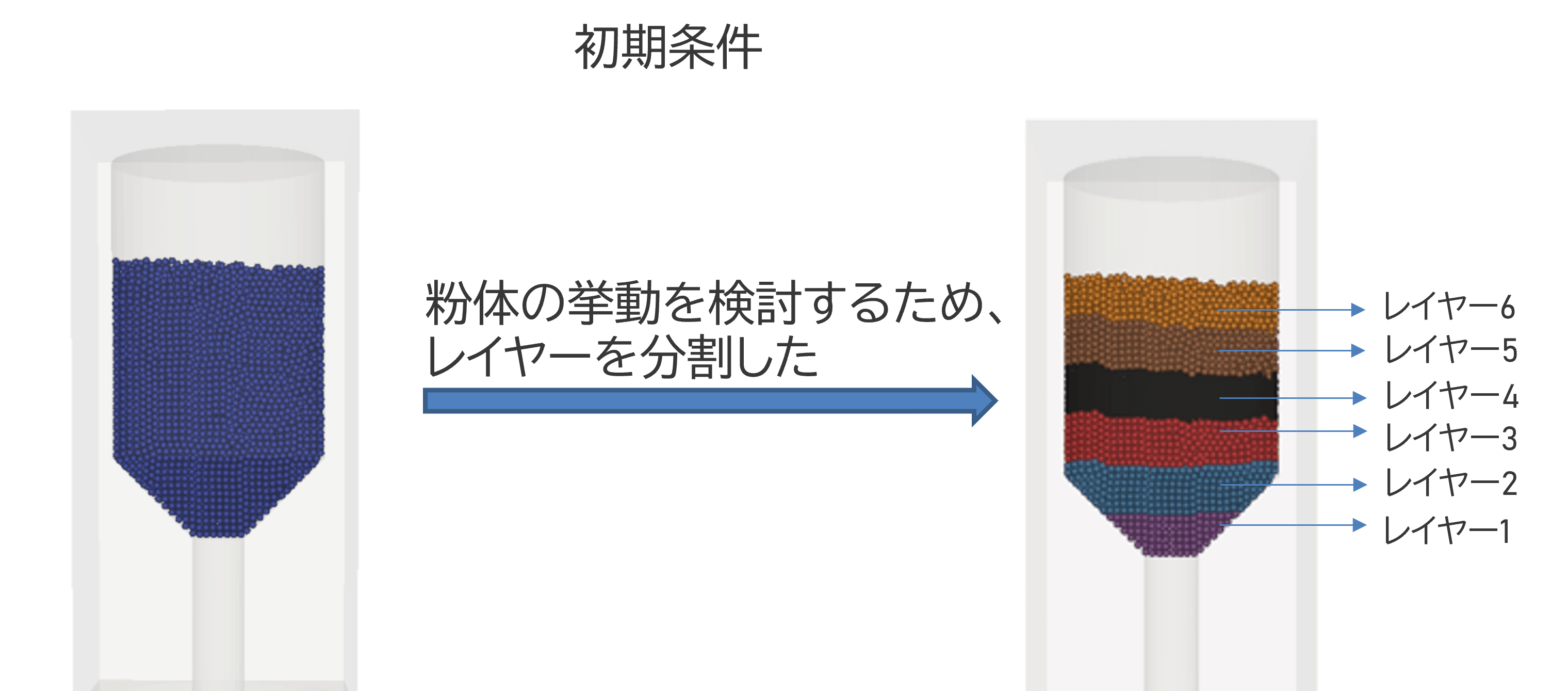

■ホッパーにおける粉体の排出挙動を検討するため、高さ方向にレイヤーを分割して結果評価を行います
解析結果
■ホッパーにおける粉体の排出挙動の可視化結果は下記のようになります
中央で粉体速度が速くなり、壁付近で遅くなっていることが確認できました。
ファネルフローの現象を確認することができました。
結果評価

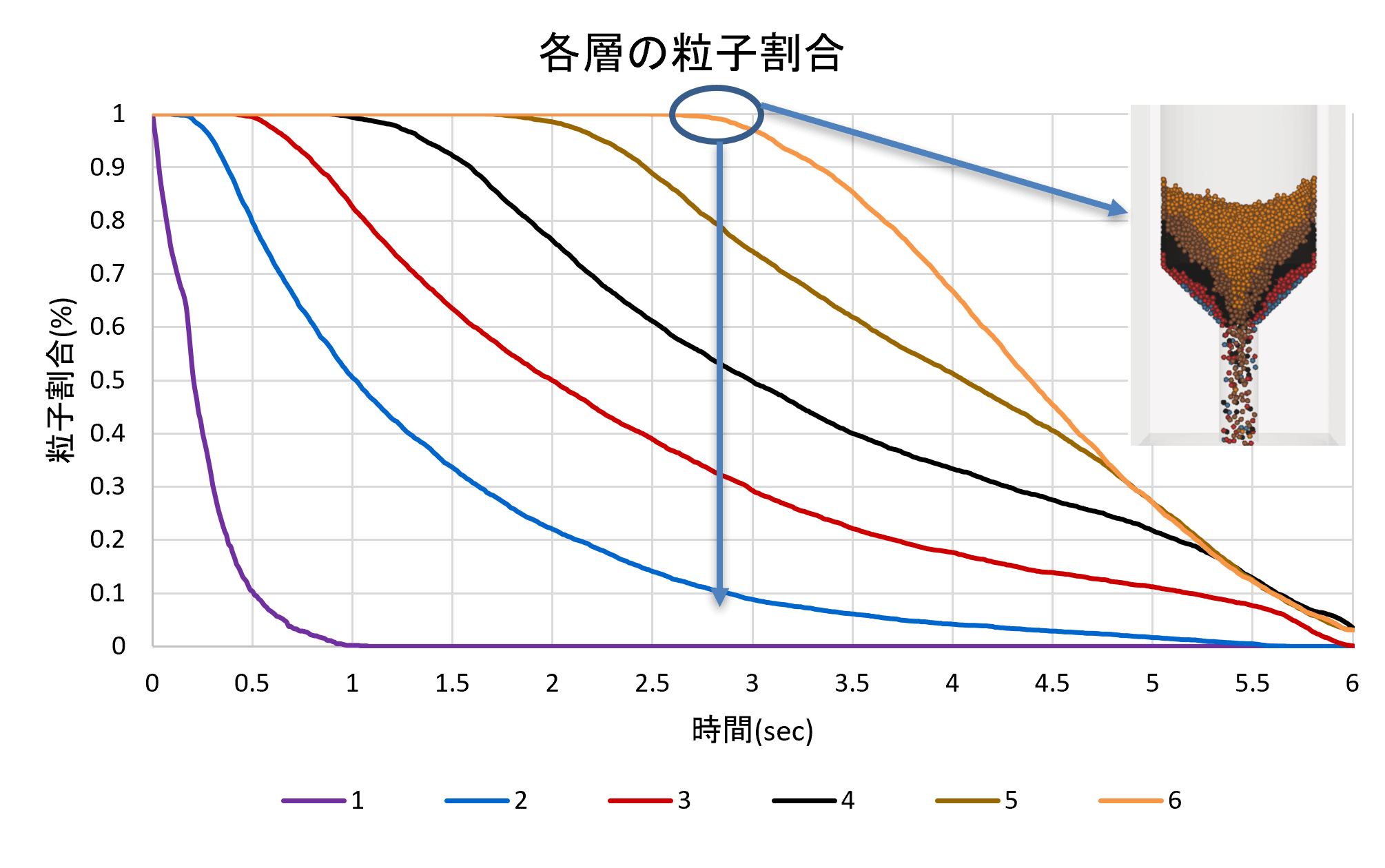

■各層で排出される粉体の割合の時系列変化は下記のようになりました
・最上のレイヤー（レイヤー6）が排出され始める時間では、粉体レイヤー２，３，４，５も存在していることが確認できました。
・5秒時点では、粉体レイヤー4,5,6の粒子割合が同等であることが確認できました。
・これらの結果から、上レイヤーの粉体が先に排出される現象が確認されました。
検討条件
■ファネルフローという現象を解決するために、ホッパーの構成に以下の検討を行いました
ー検討①
・ホッパーの角度による排出挙動を検討します。
ー検討②
・コーティングによる排出挙動を検討します。
ー検討③
・インナーコーンを用いた排出挙動を検討します。
続きは資料請求よりお申し込みください！
↓↓↓
