CASE

窓枠の軽量化設計

解析タイプ：強度解析、静解析、形状最適化

開口部のある窓枠にねじり荷重を適用、この時発生する最大応力を重量を増やさず下げられる形状を検証します。

初期形状の応力解析

まずは初期形状の応力解析を行います。
開口部角部に 最大応力　27.6[MPa]　が発生しています。

開口部の形状検討｜Rの編集

角部のRを大きくすると応力集中が緩和します。
しかし、質量が増加 してしまい要件を満たせません。

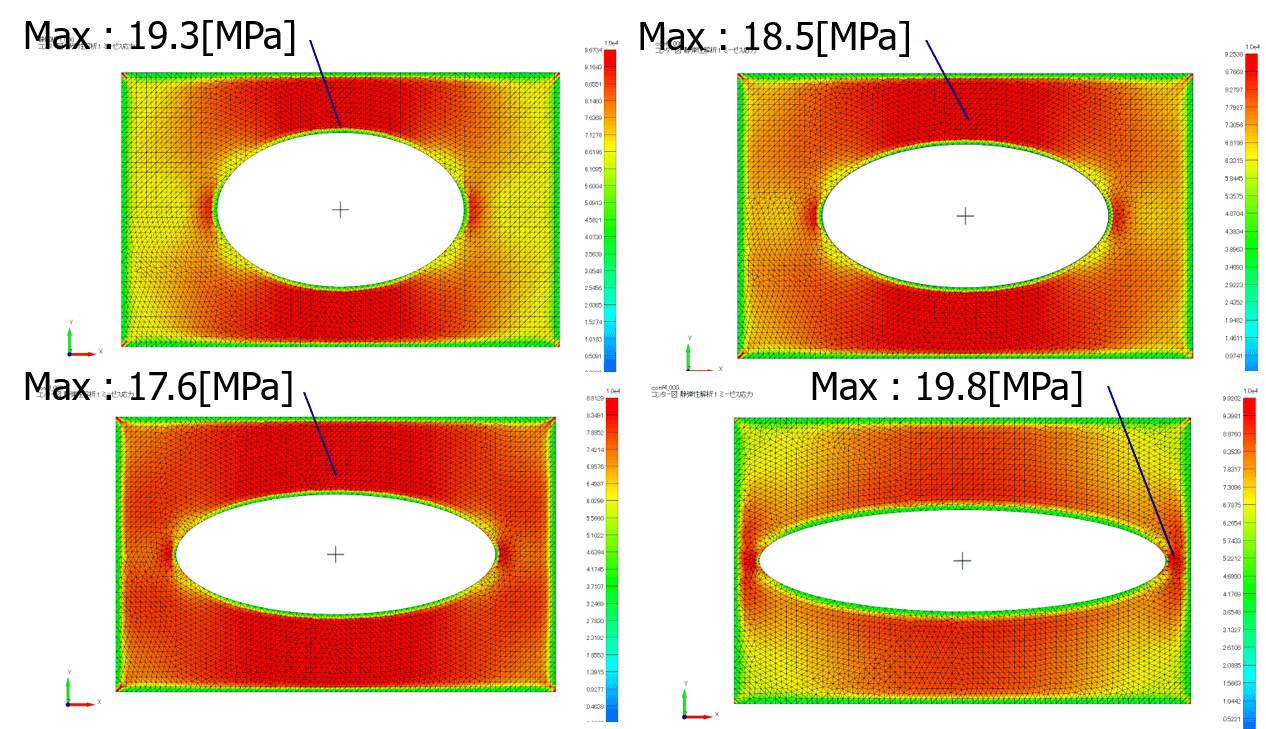

開口部の形状検討｜開口部を楕円に変更

質量を固定で開口部を楕円に変更し最大応力を確認します。
どのモデルも最大応力が初期値より低くなりました。
今回のケースでは左下の形状の最大応力が 17.6[MPa] と一番低いことが分かります。

Hiramekiworksによる最適形状の検証

構造最適化ソフト Hiramekiworksを使うと、最適な「かたち」を自動で求めることもできます。
（ 制約条件：質量固定、目的：応力最小化）

さらに、楕円形上の試行錯誤で得られた最適ケースより 最大応力値を低減 することができました。

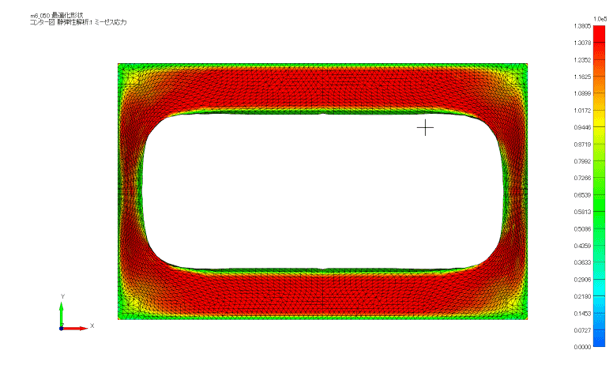

構造最適化による軽量化の検討

最適化の設定を変更し、応力値を初期値以下の条件、重量をできるだけ削減し軽量化を検討することも可能です。
今回のモデルでは最大応力を増やさずに　重量37％減少　の結果を得ることができました。

\
