構造最適化ソフトウェアHiramekiWorksを使用した、アーム部品の軽量化事例をご紹介します。
アーム部品は、高速稼働による作業効率の向上のため、軽量で剛性の高い形状が求められる部品です。

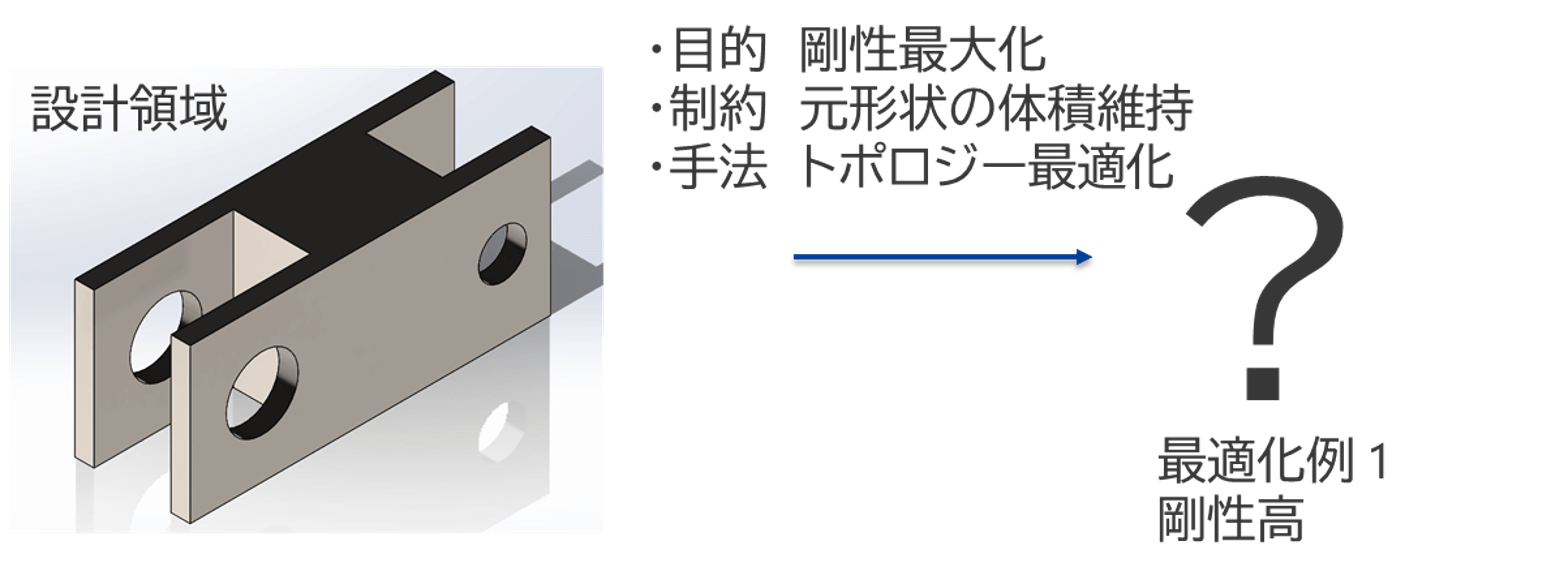

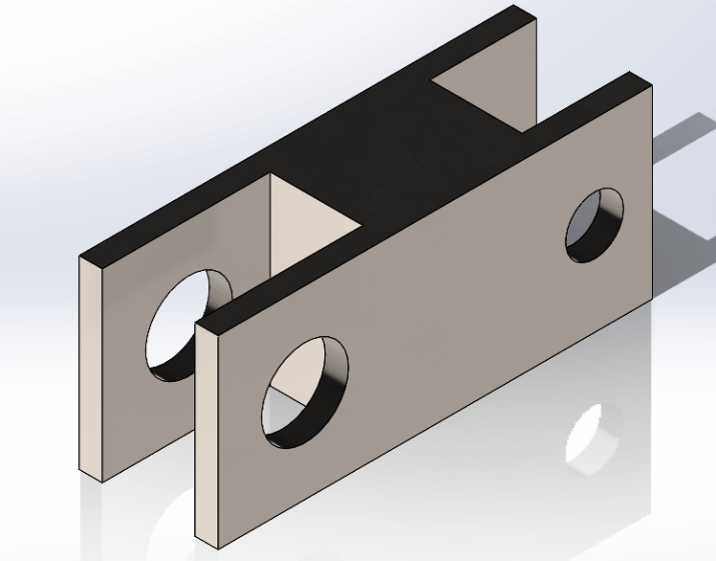

本解析では設計領域をモデル化しトポロジー最適化を実施することで、現行形状と同じ体積で、より剛性の高い設計案を求めることを目的とします。
CASE
アーム部品の軽量化事例
最適化計算の目的
今回の最適化計算では、アーム部品の軽量化を目指します。
■ 解析の目的
・高速稼働に対応する、現行形状よりも剛性の高い設計をトポロジー最適化の活用によって実現する。
・最適化形状に対して力学的な考察を行い、設計のヒントとなる要素を抽出する。
■ 出力形状に求める条件
・現行形状と同体積以下でより剛性の高い形状
使用する最適化手法
トポロジー最適化

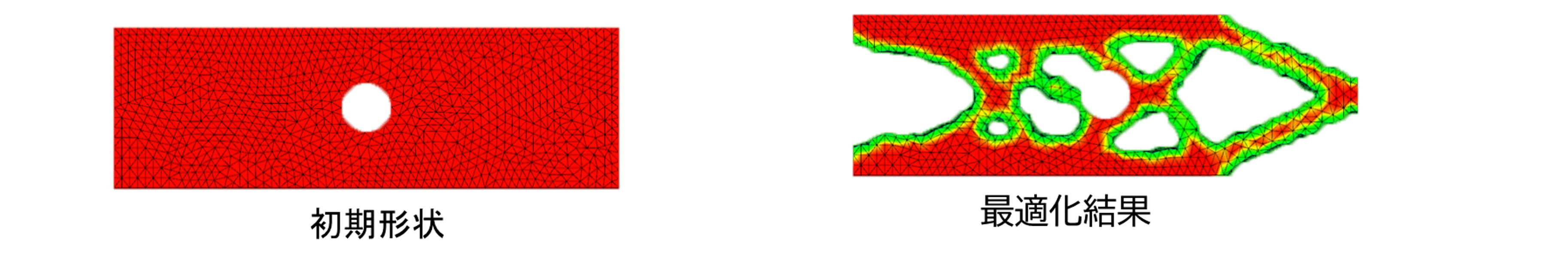

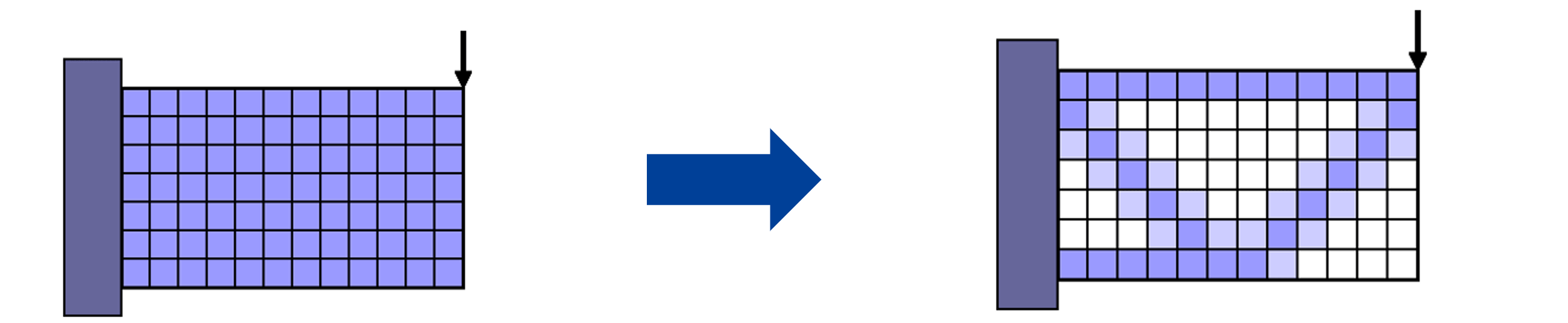

構造解析の結果に基づいて物体内部の仮想密度の値を変更し、閾値で断面形状を決定する手法。
初期形状から、不要な部分を取り除くことに向いている最適化手法です。
解析対象

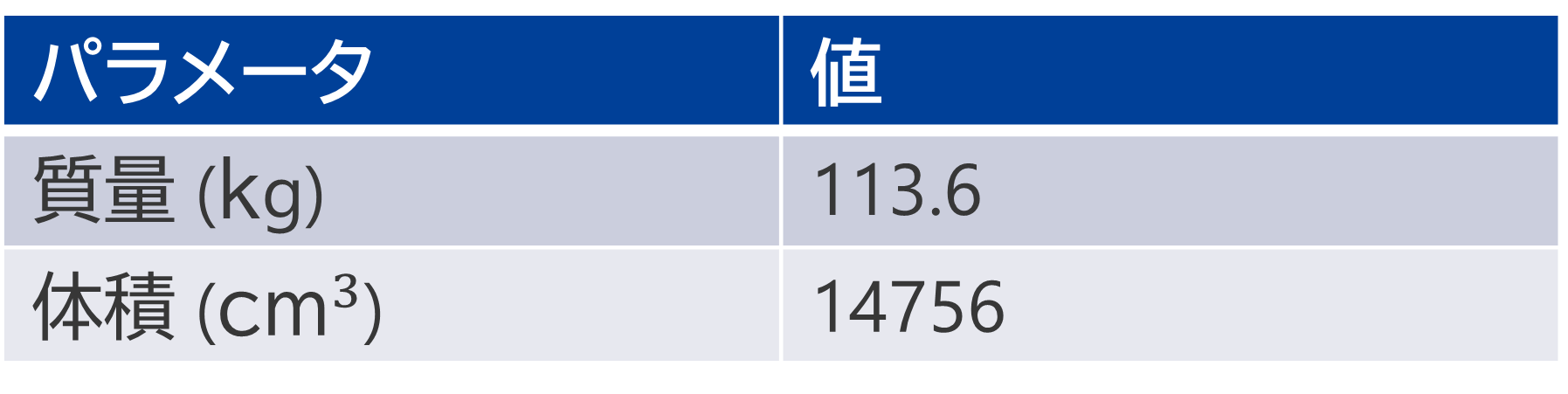

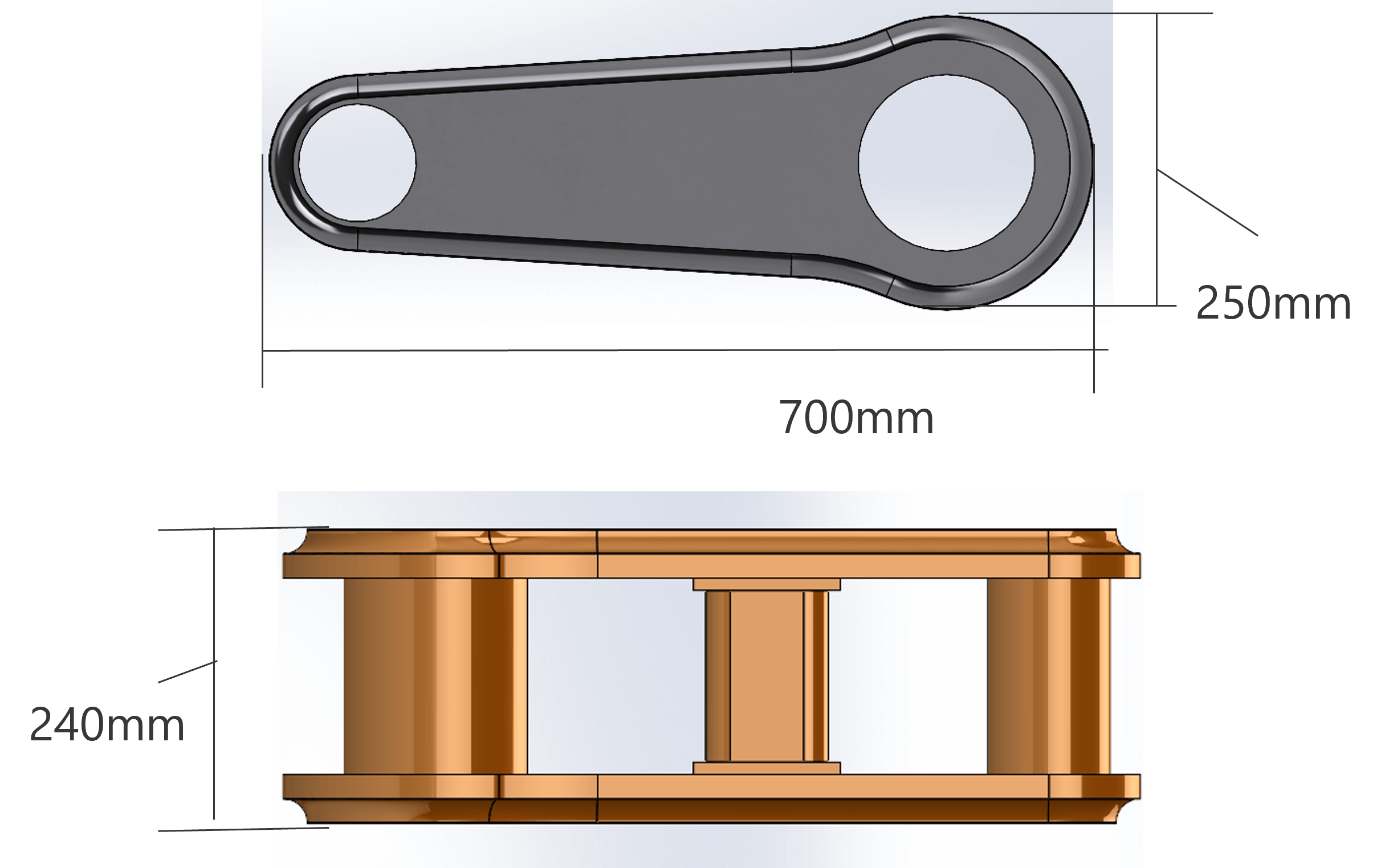

今回解析するアーム部品の材料と質量特性は以下になります。

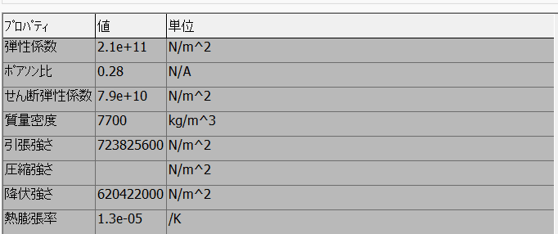

〇材料:合金鋼
最適化の目的・制約の設定について
トポロジー最適化の計算設定は以下になります。
荷重条件

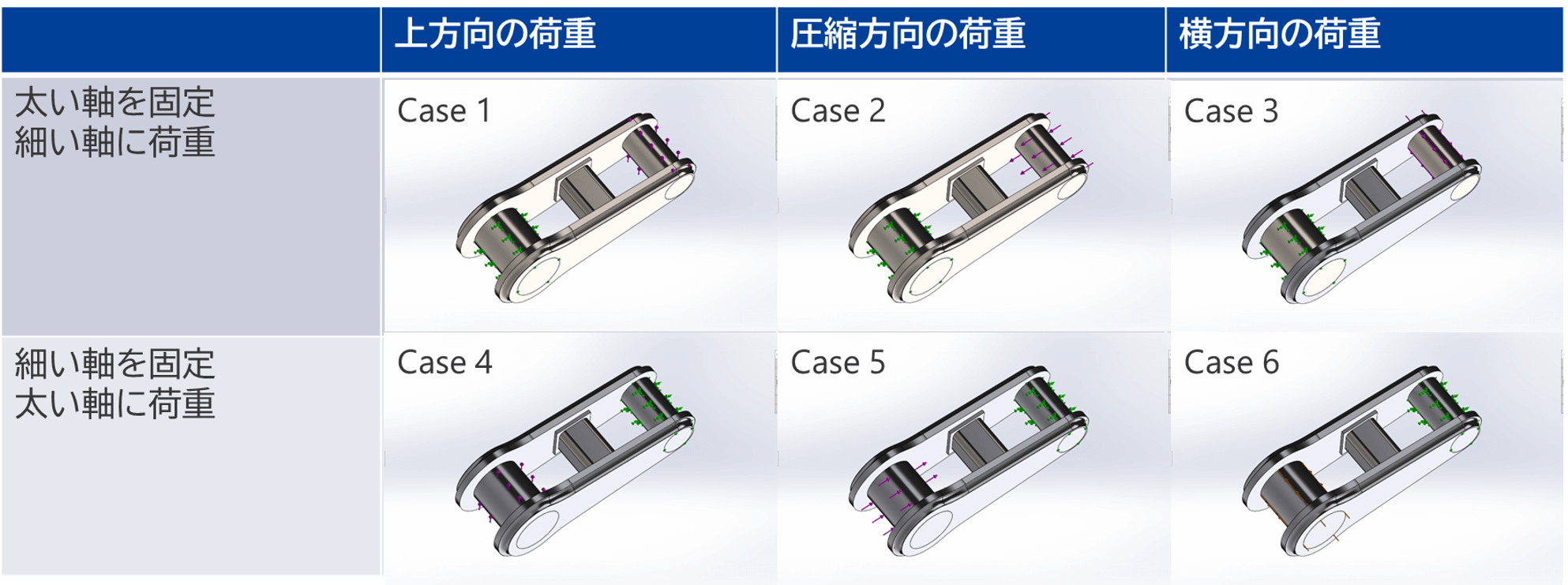

荷重条件は以下のように設定します。
解析結果
▼▼▼解析結果は下記よりダウンロードいただけます▼▼▼
